Pada lab kali ini kita akan mempelajari tentang EOIP-Tunnel. Fitur ini hanya dimiliki oleh vendor mikrotik. Untuk konfigurasinya kita perhatikan topology di bawah ini :
Pada tology di atas, gambarannya adalah terdapat dua RB dengan masing-masing mempunyai client.
pada ether 1 tersebut telah disetting DHCP-Client agar mendapat IP Publik secara otomatis. Pada ether2, RB1 memiliki IP 192.168.100.2/24 dan pada RB2 memiliki IP 192.168.100.243/24
Pada Client asumsinya adalah kita setting secara static sesuai dengan topology .
Agar antar client bisa saling berkomunikasi kita setting EOIP Tunnel.
Untuk lebih jelasnya kita akan praktikkan.
Langsung saja kita konfigurasi DHCP-Client kita arahkan ke ether1.
Dan setting ip address sesuai dengan topology dan arahkan ke ether2.
Kita bisa lihat di menu ip address, kita sudah mendapatkan ip publik
Dan setting juga ip address sesuai dengan topology diatas. setting juga DHCP-Client
Dan kita mendapatkan ip publik secara otomatis
Pada RB1 kita setting Firewall NAT agar kita mendapat koneksi internet kita arahkan ke ether1
Setting juga pada RB2
Pada Client kita setting secara static sesuai dengan topology
Setting juga di PC2
Untuk pengujian lakukan ping 8.8.8.8 pada RB1 dan RB2
Selanjutnya kita konfigurasi EOIP-Tunnel di menu interface klik tab EoIP-Tunnel lalu (+)
Pada RB1 untuk remote address kita isikan ip publik dari RB2 yang akan kita konekkan. untuk tunnel ID kita buat terserah. Yang terpenting adalah tunnel ID ini harus sama dikedua router.
Setting juga di RB2, isikan remote address yaitu ip publik RB1. Dan tunnel ID 200 sama dengan settingan tunnel pada RB1
Jika keduanya terhubung, pada status Eoip-Tunnel akan berstatus R atau Running
Agar client bisa ping kita setting bridge pada RB 1 dan juga RB2
Kita buat interface bridge nya terlebih dahulu,

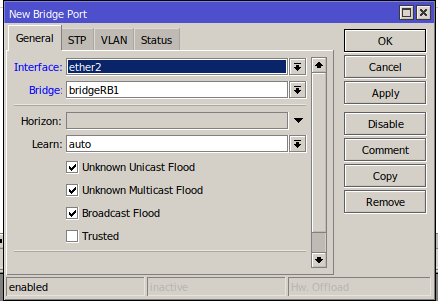

Pada menu port kita masukkan interface EoIP-Tunnel dan ether2 pada interface bridge
Lakukan hal yang sama pada RB2
Untuk pengujian Client sudah terhubung atau belum, kita ping antar client
Sekian konfigurasi EOIP-Tunnel dari saya semoga bermanfaat :)
